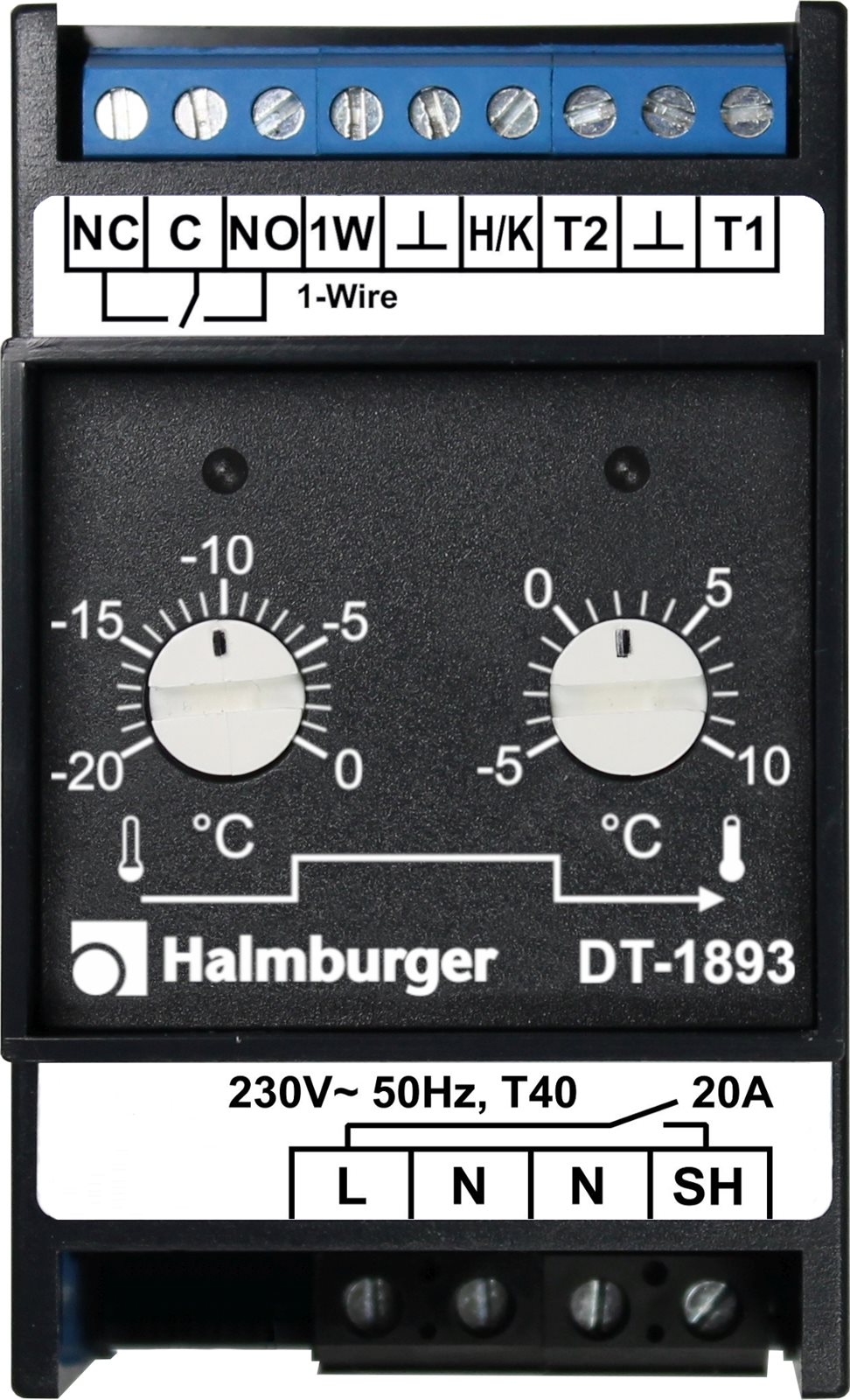

Halmburger DT-1893 Doppelthermostat für Dachrinnenheizung
Doppelthermostat für Dachrinnen- und Fallrohrheizungen. Verteilungseinbau, 3 TE, IP20, Hauptrelais bis 20 A / 4,6 kW bei ohmscher Last. Inklusive Außenfühler AF-3115.
Halmburger DT-1893 Doppelthermostat für Dachrinnenheizung
Der Halmburger DT-1893 ist ein Doppelthermostat für Dachrinnen- und Fallrohrheizungen. Der Regler schaltet innerhalb eines einstellbaren Temperaturfensters und wird mit dem Außenfühler AF-3115 geliefert. Das Gerät benötigt drei Teilungseinheiten im Verteiler und besitzt einen potentialfreien Meldekontakt für Störungsmeldungen.
Funktionen und Einsatz
- Temperaturfenster mit getrennt einstellbarer oberer Einschalt- und unterer Abschalttemperatur.
- Heizbetrieb für Dachrinnen- und Fallrohrheizungen; kein Kühlbetrieb.
- Zwei Drehsteller und zwei Zweifarben-LEDs für Bedienung und Statusanzeige.
- Potentialfreier SELV-Meldekontakt für die Weitergabe von Störungen, maximal 1 A bei 30 V DC.
Technische Daten
| Modell | DT-1893 |
|---|---|
| Bauform | Verteilungseinbau, 3 TE |
| Montage | Tragschiene TH-35, 35 mm |
| Nennspannung | 230 V / 50 Hz |
| Obere Einschalttemperatur | −5 bis +10 °C |
| Untere Abschalttemperatur | −20 bis 0 °C |
| Schalthysterese | fest 1 K an beiden Schaltpunkten |
| Hauptrelais | Schließer, maximal 20 A / 4,6 kW bei 230 V (ohmsche Last) |
| Schutzart | IP20 |
| Fühlereingänge | NTC 2 kOhm oder PTC 1 kOhm |
| Mitgelieferter Fühler | AF-3115 Außenfühler, IP44 |
| Abmessungen H × B × T | 88 × 54 × 61 mm |
| Betriebsumgebung | −25 bis +40 °C, keine Betauung |
| Melderelais | Potentialfreier Wechsler für Schutzkleinspannung SELV, 1 A bei 30 V DC |
| Verhalten bei Fühlerfehler | Notbetrieb: 30-Minuten-Zyklus, 10 Minuten ein / 20 Minuten aus |
Lieferumfang laut Hersteller
- Halmburger DT-1893 Doppelthermostat für Dachrinnenheizung
- Außenfühler AF-3115 zur Erfassung der Lufttemperatur, Schutzart IP44, für die Montage an einer senkrechten Außenwand
- Montage- und Einstellanleitung sowie Sicherheitshinweise
Planungs- und Installationshinweise
Installation und elektrischer Anschluss ausschließlich durch ausgebildetes Elektrofachpersonal. Die bauseitige Absicherung und die Einsatzgrenzen der Herstelleranleitung sowie die zugehörigen Sicherheitshinweise beachten. Die Relaisangaben gelten für ohmsche Lasten. Das IP20-Gerät muss in einer geeigneten Unterverteilung oder einem geeigneten Gehäuse montiert werden. Nicht für den Einbau in Kraft-, Luft-, Schienen- oder Wasserfahrzeuge vorgesehen.
Hersteller
Halmburger GmbH
Wasserburger Straße 8
84427 Sankt Wolfgang/Obb., Deutschland
E-Mail: [email protected]
www.halmburger.eu
Technische Angaben und Lieferumfang gemäß Herstelleranleitung, Stand August 2026. Abbildungen ähnlich.
