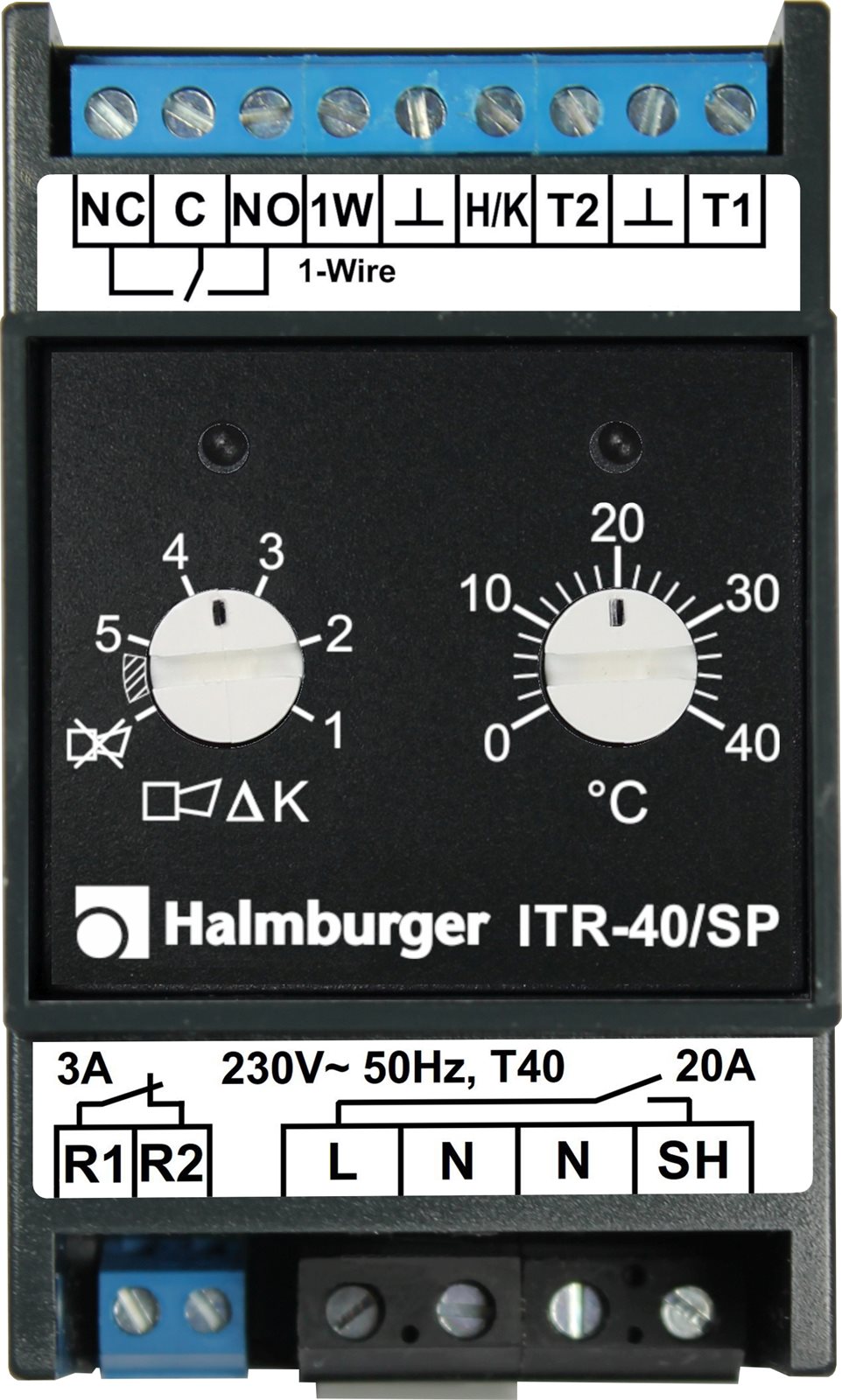

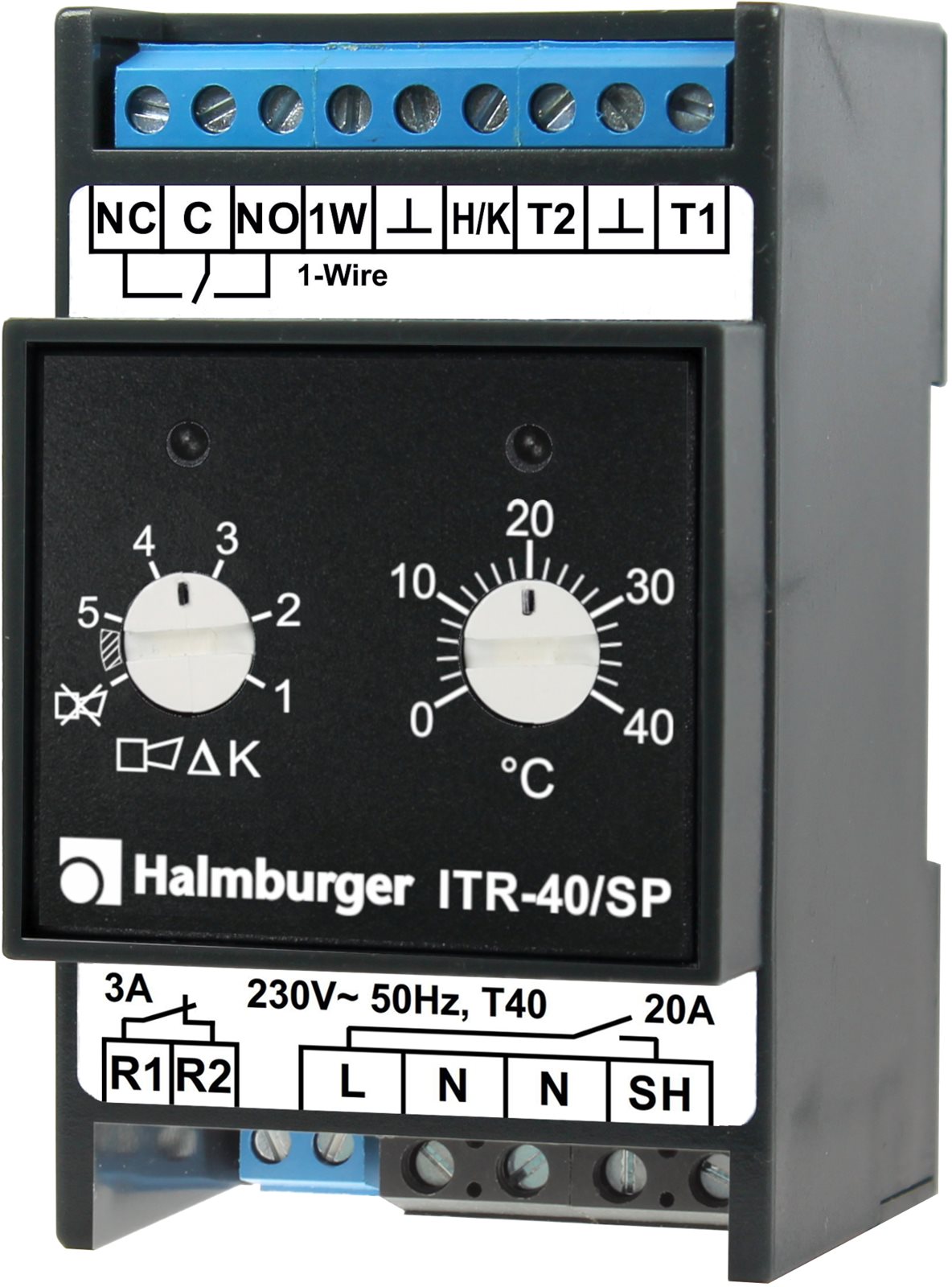

Halmburger ITR-40/SP Temperaturregler mit Alarmrelais
Soll-/Alarmwertregler 0 bis +40 °C. Verteilungseinbau, 3 TE, IP20, Hauptrelais bis 20 A / 4,6 kW bei ohmscher Last. Inklusive 4-m-Kabelfühler KF-3131.
Halmburger ITR-40/SP Temperaturregler mit Alarmrelais
Der Halmburger ITR-40/SP, auch als ITR-40SP bezeichnet, verbindet einen Sollwertregler von 0 bis +40 °C mit der Überwachung einer einstellbaren Temperaturabweichung. Zusätzlich zum SELV-Melderelais besitzt dieses Modell ein Alarmrelais für bis zu 230 V. Die feste Schalthysterese unterscheidet es von den Standardmodellen ITR-20, ITR-40 und ITR-60.
Funktionen und Einsatz
- Solltemperatur 0 bis +40 °C; Schalthysterese fest 1 K.
- Heizbetrieb; Umschaltung auf Kühlbetrieb über eine fest installierte Brücke am Eingang H/K gemäß Anleitung.
- Zwei Drehsteller und zwei Zweifarben-LEDs für Bedienung und Statusanzeige.
- Potentialfreier SELV-Meldekontakt für die Weitergabe von Störungen, maximal 1 A bei 30 V DC.
- Zusätzliche Überwachung der Sollwertabweichung: Alarmdifferenz abschaltbar oder 1 bis 5 K; Alarmkontakt im Normalbetrieb offen und bei Alarm, Fehler oder Spannungsausfall geschlossen.
Technische Daten
| Modell | ITR-40/SP |
|---|---|
| Bauform | Verteilungseinbau, 3 TE |
| Montage | Tragschiene TH-35, 35 mm |
| Nennspannung | 230 V / 50 Hz |
| Solltemperatur | 0 bis +40 °C |
| Schalthysterese | fest 1 K |
| Hauptrelais | Schließer, maximal 20 A / 4,6 kW bei 230 V (ohmsche Last) |
| Schutzart | IP20 |
| Fühlereingänge | NTC 2 kOhm oder PTC 1 kOhm |
| Mitgelieferter Fühler | KF-3131 Kabelfühler, 4 m, bis +105 °C |
| Abmessungen H × B × T | 88 × 54 × 61 mm |
| Betriebsumgebung | −25 bis +40 °C, keine Betauung |
| Melderelais | Potentialfreier Wechsler für Schutzkleinspannung SELV, 1 A bei 30 V DC |
| Alarmrelais | Öffner, max. 3 A / 0,7 kW bei 230 V; Gesamtstrom beider Lastrelais max. 20 A |
| Verhalten bei Fühlerfehler | Melderelais und Hauptrelais eingeschaltet; Alarmrelais abgefallen, Alarmkontakt geschlossen |
Lieferumfang laut Hersteller
- Halmburger ITR-40/SP Temperaturregler mit Alarmrelais
- Kabelfühler KF-3131 mit 4 m Anschlussleitung und zulässiger Temperatur bis +105 °C; Fühler für einen überwiegend trockenen Montageort
- Montage- und Einstellanleitung sowie Sicherheitshinweise
Planungs- und Installationshinweise
Installation und elektrischer Anschluss ausschließlich durch ausgebildetes Elektrofachpersonal. Die bauseitige Absicherung und die Einsatzgrenzen der Herstelleranleitung sowie die zugehörigen Sicherheitshinweise beachten. Die Relaisangaben gelten für ohmsche Lasten. Haupt- und Alarmrelais dürfen zusammen mit höchstens 20 A belastet werden. Das IP20-Gerät muss in einer geeigneten Unterverteilung oder einem geeigneten Gehäuse montiert werden. Nicht für den Einbau in Kraft-, Luft-, Schienen- oder Wasserfahrzeuge vorgesehen.
Hersteller
Halmburger GmbH
Wasserburger Straße 8
84427 Sankt Wolfgang/Obb., Deutschland
E-Mail: [email protected]
www.halmburger.eu
Technische Angaben und Lieferumfang gemäß Herstelleranleitung, Stand August 2026. Abbildungen ähnlich.
