Halmburger ITR-40 Verteilungseinbauregler
Temperaturregler 0 bis +40 °C. Verteilungseinbau, 3 TE, IP20, Hauptrelais bis 20 A / 4,6 kW bei ohmscher Last. Inklusive 4-m-Kabelfühler KF-3131.
Halmburger ITR-40 Verteilungseinbauregler

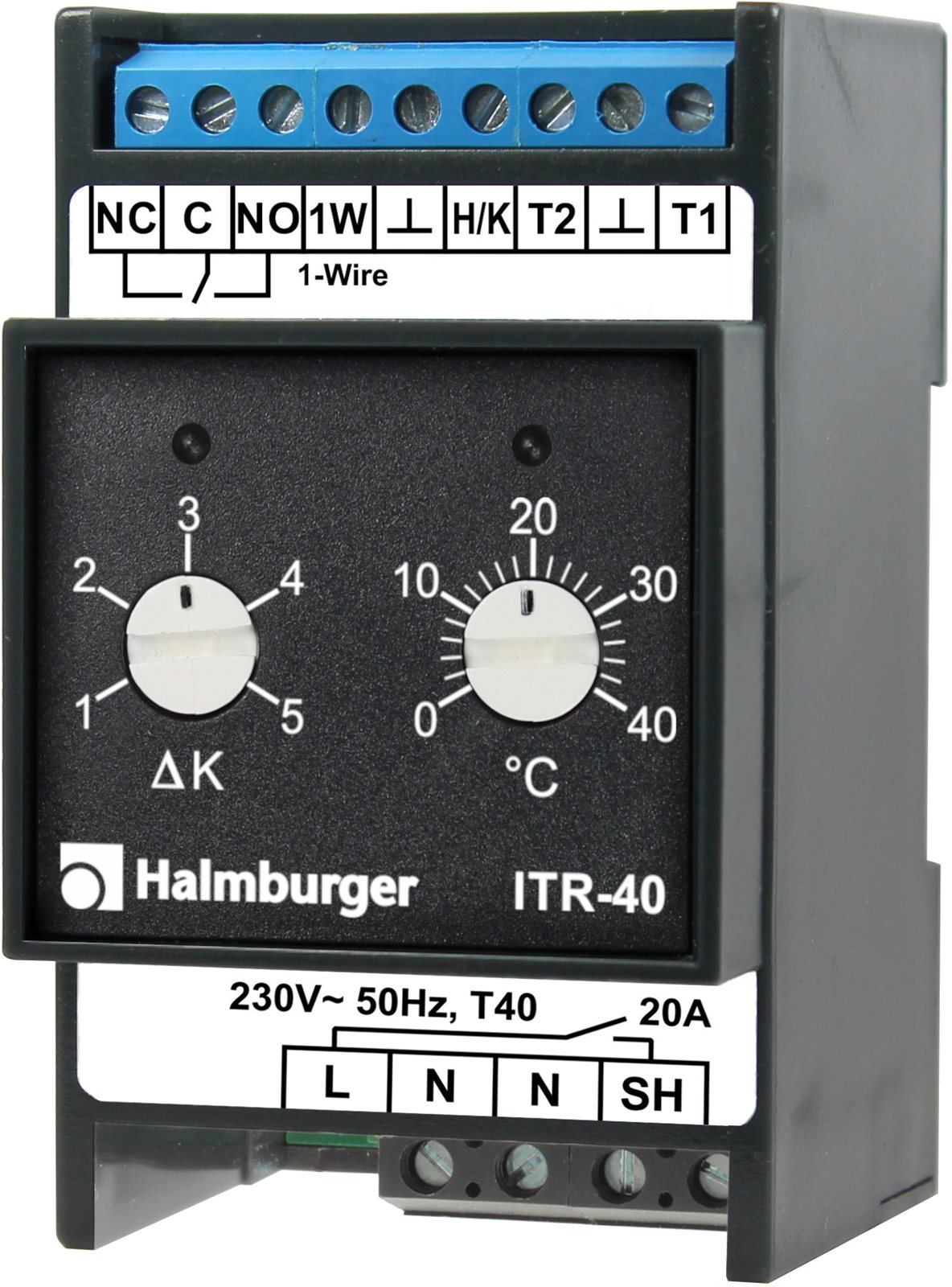

Der Halmburger ITR-40 regelt elektrische Heizungen im Sollwertbereich von 0 bis +40 °C. Das drei Teilungseinheiten breite Gerät wird auf einer 35-mm-Tragschiene im Verteiler oder in einem geeigneten Gehäuse montiert. Der externe Kabelfühler und ein potentialfreier Meldekontakt unterstützen die Temperaturregelung und Störungsüberwachung.
Funktionen und Einsatz
- Solltemperatur 0 bis +40 °C; Schalthysterese einstellbar 1 bis 5 K.
- Heizbetrieb; Umschaltung auf Kühlbetrieb über eine fest installierte Brücke am Eingang H/K gemäß Anleitung.

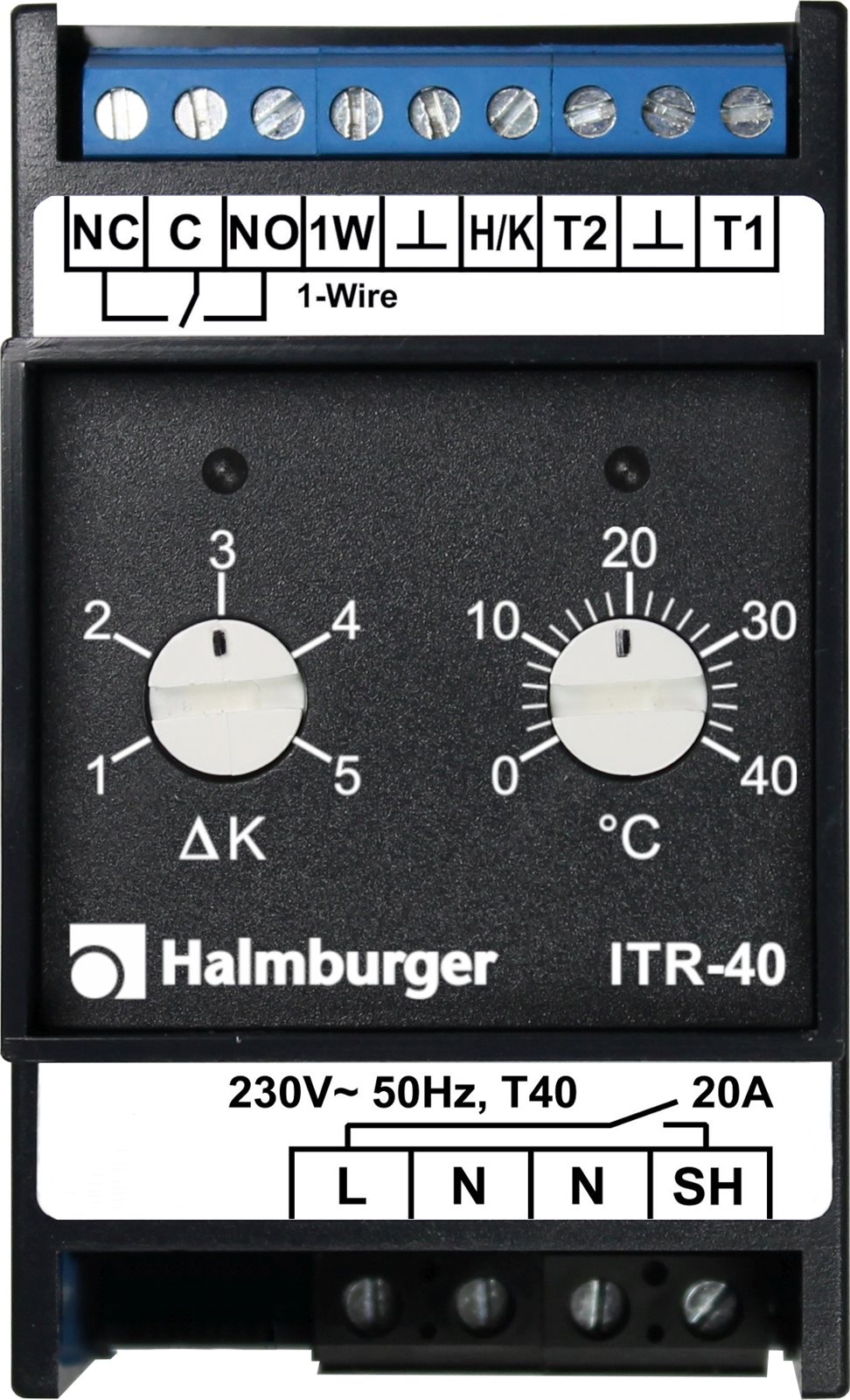

- Zwei Drehsteller und zwei Zweifarben-LEDs für Bedienung und Statusanzeige.
- Potentialfreier SELV-Meldekontakt für die Weitergabe von Störungen, maximal 1 A bei 30 V DC.
Technische Daten
| Modell | ITR-40 |
|---|---|
| Bauform | Verteilungseinbau, 3 TE |
| Montage | Tragschiene TH-35, 35 mm |
| Nennspannung | 230 V / 50 Hz |
| Solltemperatur | 0 bis +40 °C |
| Schalthysterese | einstellbar 1 bis 5 K |
| Hauptrelais | Schließer, maximal 20 A / 4,6 kW bei 230 V (ohmsche Last) |
| Schutzart | IP20 |
| Fühlereingänge | NTC 2 kOhm oder PTC 1 kOhm |
| Mitgelieferter Fühler | KF-3131 Kabelfühler, 4 m, bis +105 °C |
| Abmessungen H × B × T | 88 × 54 × 61 mm |
| Betriebsumgebung | −25 bis +40 °C, keine Betauung |
| Melderelais | Potentialfreier Wechsler für Schutzkleinspannung SELV, 1 A bei 30 V DC |
| Verhalten bei Fühlerfehler | Melderelais eingeschaltet; Hauptrelais aus |
Lieferumfang laut Hersteller
- Halmburger ITR-40 Verteilungseinbauregler
- Kabelfühler KF-3131 mit 4 m Anschlussleitung und zulässiger Temperatur bis +105 °C; Fühler für einen überwiegend trockenen Montageort
- Montage- und Einstellanleitung sowie Sicherheitshinweise
Planungs- und Installationshinweise
Installation und elektrischer Anschluss ausschließlich durch ausgebildetes Elektrofachpersonal. Die bauseitige Absicherung und die Einsatzgrenzen der Herstelleranleitung sowie die zugehörigen Sicherheitshinweise beachten. Die Relaisangaben gelten für ohmsche Lasten. Das IP20-Gerät muss in einer geeigneten Unterverteilung oder einem geeigneten Gehäuse montiert werden. Nicht für den Einbau in Kraft-, Luft-, Schienen- oder Wasserfahrzeuge vorgesehen.
Hersteller
Halmburger GmbH
Wasserburger Straße 8
84427 Sankt Wolfgang/Obb., Deutschland
E-Mail: [email protected]
www.halmburger.eu
Technische Angaben und Lieferumfang gemäß Herstelleranleitung, Stand August 2026. Abbildungen ähnlich.
